芯片架构：算力、显存与带宽

一切 AI Infra 优化的起点：​算得快不够，还得喂得饱。

一块加速芯片里有什么

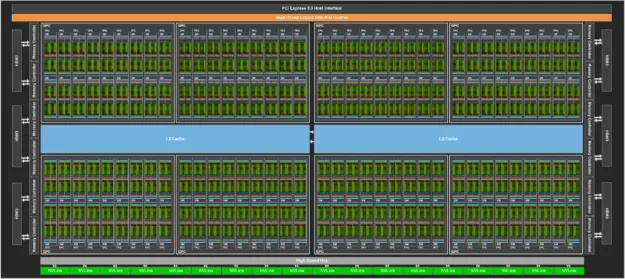

以 NVIDIA H100 的芯片（GH100）为例，一块 AI 加速芯片大致由四类部件组成：

• 计算单元​。GPU 有上百个流式多处理器（SM），每个 SM 里又有专门做矩阵乘加的张量核心（Tensor Core）​。一条张量核心指令能完成一小块矩阵的乘加，这是 GPU "算力"的主要来源——H100 的 BF16 稠密算力约 1000 TFLOP/s，几乎全部来自张量核心。
• 片上存储​。寄存器和共享内存（每 SM 约二百多 KB）是最快的存储，但容量很小，只能装下正在计算的一小块数据。
• 显存（HBM）​。高带宽内存（High Bandwidth Memory）通过硅通孔和芯片封装在一起，H100 SXM 有 80 GB，带宽约 3.35 TB/s——它是计算单元真正"吃得饱"的数据来源。
• 片上互联与卡间互联​。L2 Cache（约 50 MB）在计算单元和显存之间做缓冲；NVLink 负责和其他卡说话（约 900 GB/s），PCIe 走主机（约 64 GB/s）。

图源：NVIDIA 开发者博客《NVIDIA Hopper Architecture In-Depth》。

一个有用的心理图像：​把芯片想成一家餐厅，SM 是厨师，HBM 是仓库，仓库到厨房的传送带就是显存带宽​。厨师再快，传送带送不上菜也得停工等食材。

执行模型：SIMT 与两家微架构的答案

NVIDIA：SIMT + Tensor Core

GPU 的执行模型是 SIMT（Single Instruction, Multiple Threads）：几千个线程被编成 warp（32 线程一组）调度——一个 warp 内所有线程锁步执行同一条指令，各自处理不同数据。这个模型对矩阵乘天然友好，但有两个著名陷阱：warp divergence（同一 warp 内 if 分叉导致指令串行化）与访存合并（同 warp 的 32 个线程访问连续地址才能合成一次传输，见算子优化篇）。

Hopper（H100）与 Blackwell（B200）两代的关键演进：

机制	Hopper	Blackwell
Tensor Core	第四代，BF16 约 1 PFLOP/s	第五代，约 2.2 PFLOP/s，新增 FP4
数据搬运	TMA（Tensor Memory Accelerator）：异步批量搬运 tensor 到 shared memory，解放线程	TMA 延续并增强
线程簇	Thread Block Cluster：跨 SM 的线程块可直读彼此的 shared memory（分布式共享内存）	延续
片上缓存	50 MB L2	更大 L2 + 双 die 一致性互联（两块芯粒封装）

TMA 值得单独记住：它把“数据怎么从 HBM 搬到 shared memory”从每个线程的职责变成硬件专用引擎的职责，是 FlashAttention-3、cuDNN fused kernel 这类高性能实现的地基（见Attention Kernel篇）。

华为昇腾：达芬奇架构

昇腾 NPU 采用 达芬奇（Da Vinci）架构，与 GPU 的 SIMT 走的是不同路线：每个计算核心由三类单元组成——

• Cube 单元：专做 $16\times 16\times 16$ 的矩阵块乘加，一块 Cube 一 clock 完成 4096 次乘加。矩阵乘不走“标量指令循环”，而是直接以张量为操作数，这是 910B 算力（约 0.4 PFLOP/s）的来源。
• Vector 单元：负责逐元素运算（激活、softmax、归一化），等价于 GPU 里那批“带宽受限小算子”的执行者。
• Scalar 单元：地址计算与控制流。

与 GPU 的对比要点：Cube 单元把“矩阵乘”做成一等公民，代价是灵活的访存模式（gather、稀疏、自定义 kernel）相对受限。CloudMatrix384 论文里 NPU 走 INT8 路线（910C 峰值 1054 TFLOPS）正是扬长避短——把算力差距用低精度与系统设计补回来（见超节点篇）。

为什么矩阵乘在 GPU 上是“一等公民”而 softmax 不是

矩阵乘的计算密度极高：$n\times n$ 矩阵乘要做 $2n^3$ FLOP，却只需读 $2n^2$ 个数，运算强度 $\sim n$ 随规模线性增长，轻松越过 $I^{\ast }$ 进入计算受限区——硬件为它堆算力稳赚不赔。softmax 要对整行做归约（max、sum），每个数只参与常数次运算，运算强度 $\sim 1$，纯带宽受限。所以硬件演进的方向是把前者固化（Tensor Core/Cube 单元），把后者交给带宽与融合（kernel fusion 把 softmax 粘在相邻矩阵乘后面，省一次显存往返）。这个判断框架可以推广到任何算子：先算运算强度，再谈优化。

Roofline：算力还是带宽，谁在拖后腿

对一个运算，回答两个问题：

• 需要多少计算量？计算时间 ≈ FLOPs ÷ 峰值算力。
• 需要搬运多少字节？访存时间 ≈ Bytes ÷ 显存带宽。

实际时间约等于两者中较大的那个——这就是 Roofline 模型​：

$$T=max(\frac{N_{\text{flop}}}{P},\frac{N_{\text{byte}}}{\beta })$$

其中 $P$ 是峰值算力（FLOP/s），$\beta$ 是显存带宽（Byte/s）。两者相除得到转折点​：

$$I^{\ast }=\frac{P}{\beta }(\text{FLOP/Byte})$$

一个运算的运算强度​（arithmetic intensity）$I=N_{\text{flop}}/N_{\text{byte}}$ 若低于 $I^{\ast }$，带宽就是瓶颈；高于它，算力才是瓶颈。代入 H100：$I^{\ast }=1000\text{TFLOP/s}÷3.35\text{TB/s}\approx 300$ FLOP/Byte——​每宇节显存流量至少要换回 300 次浮点运算，才算“喂饱”了这张卡​。

---
config:
  xyChart:
    width: 640
    height: 360
---
xychart-beta
    title "Roofline：性能上限 = min(峰值算力, 运算强度 × 带宽)"
    x-axis "运算强度 (FLOP/Byte)" [1, 10, 100, 300, 1000]
    y-axis "可达性能 (TFLOP/s)" 0 --> 1100
    line "带宽上限（3.35TB/s × 强度）" [3.35, 33.5, 335, 1000, 1000]
    line "峰值算力上限" [1000, 1000, 1000, 1000, 1000]

示意图，按 H100 BF16 参数（约 1000 TFLOP/s、3.35 TB/s）绘制。转折点约在 300 FLOP/Byte：运算强度低于它就是带宽受限。

把大模型里常见的操作放上去，结论非常清晰：

操作	运算强度	瓶颈
大 batch 训练中的矩阵乘法	高	计算受限，利用率可达 60~80%
解码阶段的单个 token 推理（要把全部权重读一遍，只算一次）	很低	带宽受限
softmax、残差加、激活函数	≈ 1	带宽受限，利用率只有 1% 量级

这解释了大模型系统里的两个基本现象：

1. 推理是典型的带宽受限负载​。解码阶段每生成一个 token 都要把权重完整读一遍。设模型有 $\mathrm{\Psi }$ 个参数、每参数 $s_{\mathrm{\Psi }}$ 字节（BF16 时 $s_{\mathrm{\Psi }}=2$），则单卡生成一个 token 的延迟下限为：

$$t\ge \frac{s_{\mathrm{\Psi }}\cdot \mathrm{\Psi }}{\beta }$$

权重 175 GB 的模型（$\mathrm{\Psi }=875$ 亿、BF16）：$t\ge 175\text{GB}÷3.35\text{TB/s}\approx 52\text{ms}$——算力再富裕也用不上，这就是理论下限。后续讲到的 KV Cache、量化、投机采样，本质都在“提高每次读权重的产出”。 2. 训练优化的重点是让矩阵乘法之外的算子不拖后腿​，比如算子融合（把若干带宽受限的小算子合并成一个）。

深入推导：Transformer 的计算量与 decode 的运算强度

训练/前向计算量。​忽略注意力矩阵自身，每个 token 经过每个参数恰好触发一次乘加（2 FLOP）。于是前向一遍全集数据需要 $2ND$ FLOP（$D$ 为 token 数），反向传播约为其两倍，合计：

$$C_{\text{train}}\approx 6ND$$

这是估算训练时间、成本的万能公式，后面万卡集群篇会反复用到。注意力矩阵项（$\sim 2LsD$ 量级）在 $s$ 不超过几千时占比通常不足 10%，估算时可忽略。

decode 的运算强度。​batch 为 $b$ 时，每步生成 FLOPs 为 $2b\mathrm{\Psi }$，而要读的权重是 $s_{\mathrm{\Psi }}\mathrm{\Psi }$ 字节（与 $b$ 无关！），故：

$$I_{\text{decode}}=\frac{2b\mathrm{\Psi }}{s_{\mathrm{\Psi }}\mathrm{\Psi }}=\frac{2b}{s_{\mathrm{\Psi }}}$$

计算受限条件 $I_{\text{decode}}\ge I^{\ast }$ 给出 batch 阈值​：$b\ge I^{\ast }\cdot s_{\mathrm{\Psi }}/2$。代入 H100 BF16：$b\ge 300\times 2/2=300$。即在 H100 上做 BF16 decode，并发量不到 300 时，每多一个请求几乎都是白送的吞吐​——这是 continuous batching 能大幅提升吞吐的理论根源（见后续推理板块）。

（据 Williams et al. 2009《Roofline: An Insightful Visual Performance Model》与 Llama 3 论文第 3.3.2 节的 FLOPs 口径。）

算力与带宽，谁涨得更快

过去十年的趋势是：​算力涨得比带宽快得多​。把各代旗舰卡的转折点排成一张表，趋势一目了然：

芯片（年份）	BF16 稠密算力	显存带宽	转折点 $I^{\ast }=P/\beta$
P100（2016）	19.7 TFLOP/s	732 GB/s	≈ 27 FLOP/Byte
A100（2020）	312 TFLOP/s	2.04 TB/s	≈ 153 FLOP/Byte
H100（2022）	1.0 PFLOP/s	3.35 TB/s	≈ 300 FLOP/Byte
B200（2024）	2.25 PFLOP/s	8 TB/s	≈ 280 FLOP/Byte

九年之间，$I^{\ast }$ 涨了约 10 倍：以前 30 FLOP/Byte 就能喑饱的负载，现在要 300 才行。​带宽受限区间的边界在大幅右移，越来越多的重要负载被甩进带宽受限区​，意味着：

• 带宽受限的负载会越来越吃亏；
• 一切"减少数据搬运"的技术（融合、量化、缓存、批处理）的相对价值会越来越高。

这也回答了一个常见问题："买卡为什么不能只看 TFLOP 参数？"——因为绝大多数真实负载达不到计算峰值，​对推理来说，显存带宽和显存容量常常比算力更决定性​。

芯片对比：一张表看懂参数

参数	NVIDIA H100 SXM	NVIDIA B200	华为昇腾 910B
BF16 稠密算力	约 1.0 PFLOP/s	约 2.2 PFLOP/s	约 0.4 PFLOP/s
显存容量	80 GB HBM3	180 GB HBM3e	64 GB HBM2e
显存带宽	约 3.35 TB/s	约 8 TB/s	约 1.6 TB/s
卡间互联（ NVLink/ HCCS）	900 GB/s	1.8 TB/s	392 GB/s
典型功耗	700 W	1000 W	约 400 W

数据来自各厂商公开资料，不同配置略有出入，看量级即可。

注意 B200 把显存带宽提升到 8 TB/s——算力只翻倍而带宽接近翻 2.4 倍，$I^{\ast }$ 从 300 回落到约 280，正是在补“喂不上数据”的短板。

深入推导：峰值算力从哪里来，为什么实际达不到

峰值算力核算（以 GH100 为例）。​SXM 版 H100 有 132 个 SM，每个 SM 每 clock 做约 2048 次 BF16 MAC（4 组张量核心），boost 频率约 1.83 GHz：

$$P=132\times 2048\times 2\times 1.83\text{GHz}\approx 989\text{TFLOP/s}$$

与官方标称的 989.4 TFLOP/s（BF16 稠密）完全对上。乘 2 是因为一次乘加计 2 个浮点运算。

为什么实际只有 40%~55%。​峰值算力成立需要苛刻前提：计算单元每 clock 都有数据可用。真实训练中：

• 权重与激活的读写、softmax 等低强度算子占去的时间（可达 20~30%）；
• 流水线气泡（流水并行的空等）；
• 通信同步等待（allreduce）；
• kernel 启动与同步开销。

Llama 3 论文报告 405B 训练的 MFU 约 40%，MegaScale 在 12288 卡上做到 55.2%——这已是业界一线水平。​MFU 每提升 1 个百分点，等于同样硬件上多出 1 个百分点的免费算力​，这正是 AI Infra 存在的意义（后续板块逐层展开）。

能效视角。​H100 SXM 功耗 700 W，BF16 能效约 1.4 TFLOP/s/W；B200 功耗 1000 W、2.25 PFLOP/s，能效约 2.3 TFLOP/s/W。训练一个 Llama 3 405B 级模型耗电约数 GWh 量级——能源已是超大规模训练的一等约束（见万卡集群篇）。

小结

• 加速芯片 = 海量计算单元 + 小而快的片上存储 + 大而慢的显存 + 卡间互联。
• Roofline 模型：性能 = min（峰值算力，运算强度 × 带宽）；训练偏计算受限，单 token 推理偏带宽受限。
• 算力涨得比带宽快，"少搬数据"是 AI Infra 一切优化共同的母题。
• 选卡先看负载落在 Roofline 的哪一段，再看参数表。

思考题

1. 把量化从 BF16（$s_{\mathrm{\Psi }}=2$）换成 W4A16（$s_{\mathrm{\Psi }}=1$），H100 上 decode 的延迟下限和 batch 阈值分别变成多少？
2. 你的模型 13B 参数（BF16），用峰值算力 1 PFLOP/s、HBM 带宽 3.35 TB/s 的卡做 decode：延迟下限是多少？要计算受限需要多大 batch？
3. 为什么 B200 的 $I^{\ast }$（约 280）比 H100（约 300）还略降了？这对推理服务意味着什么？

参考答案

1. 延迟下限 $t=1\cdot \mathrm{\Psi }/\beta$，减半；batch 阈值 $b\ge I^{\ast }\cdot s_{\mathrm{\Psi }}/2=300\times 1/2=150$，也减半——量化同时降低延迟下限和“喑饱”门槛，这是它对推理的双重价值。
2. $t=2\times 13\times {10}^9/3.35\times {10}^{12}\approx 7.8\text{ms}$；$I^{\ast }\approx 300$，batch 阈值 $b\ge 300$。13B 模型单请求远喑不饱大卡，这类模型通常靠大批量换吞吐（见后续推理板块）。
3. B200 补带宽的幅度（×2.4）超过了算力增长幅度（×2.2）。对推理服务意味着：更多负载能进入计算受限区，大 batch 时吞吐上限更高；同时 8 TB/s 带宽缓解了大 KV Cache 的读取压力。

参考资料

• Williams, Waterman, Patterson, Roofline: An Insightful Visual Performance Model for Multicore Architectures（CACM 2009，开放 PDF）
• NVIDIA，NVIDIA Hopper Architecture In-Depth（官方架构博客）
• NVIDIA，NVIDIA H100 Tensor Core GPU Datasheet
• Huawei，昇腾 910B 产品规格页
