KV Cache

推理系统里最重要的一个数据结构。​显存带宽是芯片给的，KV Cache 是你自己花掉的。

为什么必须缓存

自回归生成每个 token 时，注意力的 $Q$ 是新 token，但 $K$、$V$ 是全部历史 token 的投影。不缓存的话，每生成一个 token 都要把全部历史重算一遍 $K/V$——复杂度 $O(s^2)$ 的重计算。缓存后每步只需算新 token 的 $k_t,v_t$ 并追加大表，复杂度 $O(s)$。

显存账

显存层次篇的公式：

$$M_{\text{kv}}=2\cdot L\cdot n_{\text{kv}}\cdot d_{\text{head}}\cdot s\cdot b\cdot \text{bytes}$$

代入 Llama-2-7B（$L=32$、MHA 32 头、FP16）：约 0.5 MB/token。​它随并发 $b$ 与长度 $s$ 线性增长、完全动态、不可预测​——这正是推理服务显存管理的核心难题：权重是静态的，KV 是活的。

碎片与浪费：为什么需要 PagedAttention

传统实现按"最大长度"预分配连续显存，实测利用率常低于 40%：

• 预留浪费​：按 max_length 分配，实际只生成了一半；
• 外部碎片​：请求长短不一，释放后留下 hole；
• 内部碎片​：固定块内未填满。

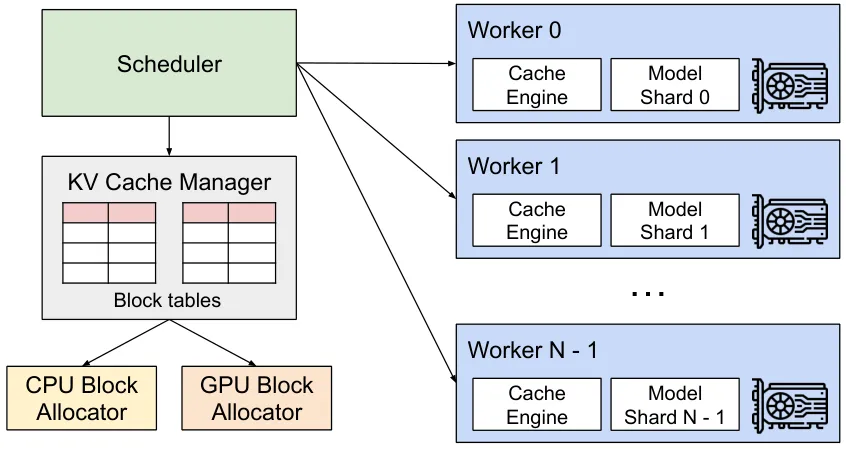

vLLM 的 PagedAttention 借用操作系统虚拟内存的思想：KV Cache 切成固定大小的块（block，如 16 token/块）​，用块表（block table）维护逻辑→物理映射，按需分配：

图源：vLLM 论文（arXiv 2309.06180）。

效果：显存浪费从 60~80% 降到 4% 以下，同卡并发数翻倍以上——​吞吐提升不是来自算得快，而是来自装得多​。

GQA 与 MLA：从结构上压 KV

• GQA​（分组查询注意力）：$n_{\text{kv}}$ 个 KV 头共享给 $n_q$ 个查询头，KV 直接除以组数（7B 从 0.5 MB/token 降到 128 KB/token）；
• MLA​（DeepSeek 多头潜在注意力）：把 KV 压缩到低秩潜在向量（每 token 576 维），比 MHA 省一个数量级，且配合前缀缓存友好。

结构级压缩（改模型）永远比系统级腾挪（改服务）收益大​——但改结构要重训，两者是工程光谱的两端。

深入推导：decode 的 roofline 修正——KV 读取项

芯片架构篇的 decode 下限只算了权重读取：$t\ge s_{\mathrm{\Psi }}\mathrm{\Psi }/\beta$。batch $b$ 时每步还要读全部 KV：$M_{\text{kv}}(s)=2L{n}_{\text{kv}}{d}_{\text{head}}sb\text{bytes}$。修正后的下限：

$$t\ge \frac{s_{\mathrm{\Psi }}\mathrm{\Psi }+2L{n}_{\text{kv}}{d}_{\text{head}}sb}{\beta }$$

代入 70B（GQA 8 头、$L=80$、$s=4096$、$b=32$）：KV 项 $=2\times 80\times 8\times 128\times 4096\times 32\times 2\text{B}\approx 17\text{GB}$，权重 140 GB——KV 已占 11%。当 $s$ 到 32K：KV 137 GB 反超权重​。结论：​长上下文大并发下，decode 的瓶颈从"读权重"漂移到"读 KV"​，这决定了 P/D 分离与 KV 卸载（Mooncake）的设计重心。

Page 大小的权衡​。块越小碎片越少，但块表查询与 kernel 访存越细碎（gather 访问丧失连续性）；vLLM 取 16 token/块，实测碎片 <4% 且访存效率损失可忽略。

（据 Kwon et al. 2023、Ainslie et al. 2023 GQA。）

思考题

1. 32B 模型（$L=64$、GQA 8、$d_{\text{head}}=128$、FP16）：一条 16K 请求的 KV 多大？80 GB 卡、权重 64 GB，还剩多少并发空间？
2. 为什么"按最大长度预分配"在共享型服务里浪费尤其严重？
3. MLA 压缩 KV 为什么比 GQA 更激进？它的代价是什么？

参考答案

1. $2\times 64\times 8\times 128\times 16384\times 1\times 2\text{B}=4.3\text{GB}$/请求；剩余 16 GB → 约 3.7 条并发（还要留激活），并发空间极小——权重吃掉大头时 KV 空间就是稀缺品。
2. 共享服务请求长度方差极大（有人问一句、有人贴一篇论文）：按 max 预留时，短请求的预留全变浪费；方差越大、利用率越低。
3. GQA 只减少 KV 头数（组数下限约束），MLA 把 K/V 联合投影到低秩子空间（秩 512 级），压缩率更高且不损失注意力表达能力（理论可恢复）。代价：训练结构改变需重训、吸收矩阵计算使 prefill 计算量上升、实现复杂度高。

小结

• KV Cache 使生成从 $O(s^2)$ 降到 $O(s)$，但其动态增长的显存是服务的核心约束。
• PagedAttention 用分页思想消灭碎片，把"吞吐"问题转化为"装得多"问题。
• GQA/MLA 从模型结构压缩 KV，收益大于一切系统优化。
• 长上下文大并发下，KV 读取反超权重成为 decode 带宽的主要消耗者。

参考资料

• Kwon et al., Efficient Memory Management for Large Language Model Serving with PagedAttention（vLLM，arXiv 2309.06180）
• Ainslie et al., GQA: Training Generalized Multi-Query Transformer（arXiv 2305.13245）
• Shazeer, Fast Transformer Decoding (MQA)（arXiv 1911.02150）
• DeepSeek-AI, DeepSeek-V2（MLA，arXiv 2405.04434）
• vLLM 项目，GitHub
