显存层次与存储

存储系统的本质是矛盾：​快的装不下，装得下的不快。

从寄存器到硬盘的金字塔

一块 GPU 服务器里，数据可以待在很多地方，越往上越快、越小、越贵：

层次	典型容量	典型带宽	距离计算单元
寄存器	每 SM 约 256 KB	最高	就在计算单元旁边
共享内存 / L1	每 SM 数百 KB	数十 TB/s	片上
L2 Cache	约 50 MB	数 TB/s	片上
HBM 显存	80~192 GB/卡	3~8 TB/s	同封装
主机内存（DDR）	TB 级	数百 GB/s	跨 PCIe
NVMe SSD	数 TB	10~50 GB/s	跨 PCIe
对象存储 / HDFS	PB 级	网络决定（GB/s 量级）	跨集群

block-beta
    columns 1
    block:top:1
        A["寄存器/共享内存：KB 级，最快"]
    end
    block:s1:1
        B["L2 Cache：几十 MB"]
    end
    block:s2:1
        C["HBM 显存：几十 GB，TB/s 级带宽"]
    end
    block:s3:1
        D["主机内存：TB 级，数百 GB/s"]
    end
    block:bottom:1
        E["NVMe SSD / 对象存储：TB~PB 级，最慢"]
    end

存储金字塔：越往上越快越贵，越往下越大越慢。相邻两层带宽差 2~10 倍，容量差 10~100 倍。

每一层与上一层之间大约是 10 倍的容量、1~2 个数量级的带宽差距。​AI Infra 的存储问题，几乎都是在回答同一件事：热点数据应该在金字塔的哪一层，怎么让它向上流动、用完再流回去。

训练时显存里装了什么

拿一个 7B 参数模型做笔算（BF16，每参数 2 字节）：

内容	大小	说明
权重	14 GB	前向反向都要读
梯度	14 GB	反向传播产生
优化器状态（Adam）	56 GB	FP32 的动量、方差与主权重副本
激活值	随 batch 和序列长度增长	反向传播要重读

参数只占 14 GB，​优化器状态却是它的 4 倍​——这是 Adam 类优化器的隐藏成本。用公式统一表达，混合精度 Adam 训练的静态显存为：

$$M\approx (2+2+12)\cdot \mathrm{\Psi }\text{字节}$$

其中权重 BF16 占 2 字节/参数、梯度 2 字节/参数、优化器状态占 12 字节/参数（FP32 主权重 4 + 动量 4 + 方差 4）。代入 70B：$M\approx 16\times 70\times {10}^9=1.12\text{TB}$——至少需要 14 张 80 GB 的卡才装得下，还没算激活值。

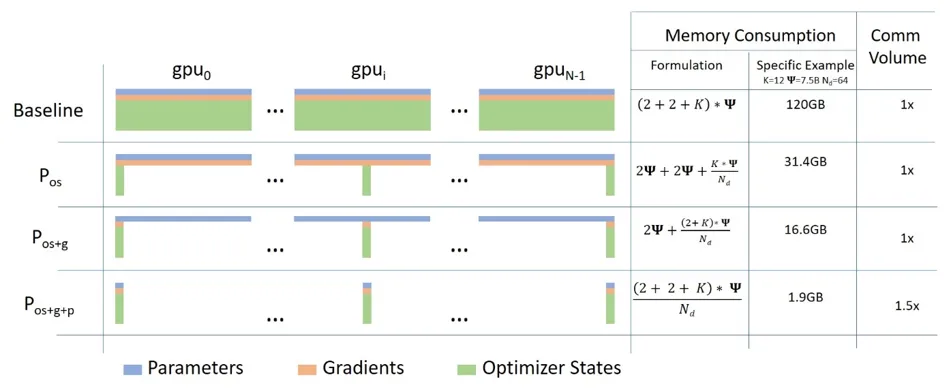

于是有了分而治之的 ZeRO 系列：把权重、梯度、优化器状态切分到多张卡上，每张卡只保存 $1/N$。​天下没有免费的午餐，切分省下的显存要用通信还​：ZeRO-1/2 的通信量与普通数据并行几乎相同（约 1×），ZeRO-3 需要额外的前向/反向参数广播，通信量约 1.5×（ZeRO 论文口径，可被计算掩盖一部分）：

图源：Hugging Face 博客《ZeRO: The Memory Optimization Chronicle》（据 DeepSpeed ZeRO 论文）。通信量为切分后相对值。

切分解决"装不下"，​**卸载（offloading）**则更进一步："我卡上不要了，放 CPU 内存/SSD 去，用到再取"。ZeRO-Infinity 甚至把优化器状态和参数都卸载到 CPU 内存与 NVMe，靠 NVMe 带宽换显存容量。代价是 PCIe（约 64 GB/s）远慢于 HBM，所以卸载通常配合计算重叠（边算边搬）来隐藏延迟——这正好呼应上一篇的结论：​搬运是昂贵的，能不搬就不搬，必须搬就边算边搬​。

深入推导：激活值显存与卸载可行性判据

激活值显存公式​（Korthikanti et al., 2022，配合 Flash Attention 与序列并行）：每个 Transformer 层的激活值约为

$$M_{\text{act}}=sbh(34+5as/h)\text{字节}$$

其中 $h$ 是隐藏维、$a$ 是注意力头数。以 7B 模型（$h=4096$、$a=32$、$s=4096$、$b=4$）为例：每层约 $4096\times 4\times 4096\times (34+160)\approx 12\text{GB}$，乘以 32 层远超单卡——​长序列下激活值才是显存的第一大项​。三个层级的取舍：完整保存 $sbh(34+5as/h)$；选择性重算（只重算计算便宜的部分）降到 $34sbh$；全量重算降到 $2sbh$。全量重算的代价是额外一次前向，即总计算量增加约 $2ND/6ND\approx 33\mathrm{\%}$。

ZeRO 通信量推导。​普通数据并行每步对 $2\mathrm{\Psi }$ 字节梯度做一次 allreduce，总量 $2(N-1)/N\times 2\mathrm{\Psi }$。ZeRO-1/2 只切优化器状态/梯度，allreduce 模式不变，通信量不变；ZeRO-3 连权重也切分，前向、反向各需对每层权重做一次 allgather，新增 $2\times 2\mathrm{\Psi }(N-1)/N$（BF16 权重）,合计约 1.5×。新增的广播可与计算重叠，这是 ZeRO-3 在实践中"通信多但慢不了多少"的原因。

卸载可行性判据。​卸载到 CPU 的传输走 PCIe（${\beta }_{\text{pcie}}\approx 64\text{GB/s}$，远低于 HBM 的 TB/s 级）。不失速的条件是传输时间被计算时间掩盖：每步需要搬运的字节 $m_{\text{offload}}$ 满足 $m_{\text{offload}}/{\beta }_{\text{pcie}}\le t_{\text{compute}}$。对优化器状态卸载，每步只需上传梯度、下载更新（约 $4\mathrm{\Psi }$ 字节往返）；对权重卸载（ZeRO-Infinity 的 NVMe 路线），每步要搬 $2\mathrm{\Psi }$ 前向 + 反向各一次，对大模型和小 batch 很容易超出 PCIe 能力——这就是为什么权重卸载总是与重计算、细粒度切分一起出现。

推理时的 KV Cache 与显存压力

推理没有梯度和优化器状态，但多了一样东西：​KV Cache​。为了不让每生成一个 token 就把全部历史重算一遍，注意力的历史状态必须驻留显存。它的精确公式：

$$M_{\text{kv}}=2\cdot L\cdot n_{\text{kv}}\cdot d_{\text{head}}\cdot s\cdot b\cdot \text{bytes}$$

其中因子 2 对应 K 与 V 两份，$L$ 是层数，$n_{\text{kv}}$ 是 KV 头数（GQA 下远小于查询头数），$s$ 是序列长、$b$ 是并发请求数。代入 7B 模型（$L=32$、MHA 32 头、$d_{\text{head}}=128$、FP16）：

$$2\times 32\times 32\times 128\times 2\text{B}\approx 0.5\text{MB/token}$$

一条 8K token 的请求就是约 4 GB。若改用 GQA（8 个 KV 头），直接降到 128 KB/token、8K 约 1 GB——这就是 GQA 成为标配的 Infra 原因。​并发服务几十条 MHA 请求，KV Cache 就能把 80 GB 显存吃掉一大半​——这也是后面 P/D 分离和 KV Cache 管理与卸载（如 Mooncake 把 KV Cache 放到 CPU 内存甚至远端节点）的动因。

数据集与 Checkpoint：金字塔的底部

• 训练数据​：万亿 token 的数据集以 TB 计，只能放在对象存储/HDFS，训练时由数据加载器流式读入。流水线任何一段跟不上，GPU 就会"断粮"。
• Checkpoint​：万卡集群每几分钟就要把训练状态快照一次，一个万卡训练的完整 checkpoint 轻松超过 10 TB。写入时间 $C=M/B_{\text{write}}$：40 TB 状态写到 TB/s 级存储也要约 40 s，写入太慢则拖住训练，恢复太慢则白白烧掉昂贵的集群时间（容错与 Checkpoint篇推导最优间隔，Checkpoint 存储与加载篇讲怎么写快）。DeepSeek 为此自研了 3FS 文件系统，用多机并发把 checkpoint 写入做到 TB/s 级。

小结

• 存储金字塔每层差 1~2 个数量级带宽、10 倍以上容量，热点数据要尽量靠近计算单元。
• 训练显存大头往往不是参数而是优化器状态；ZeRO 切分 + 卸载是标准解法。
• 推理的显存大项是 KV Cache，它随并发与序列长度线性增长。
• 数据集流式加载与 checkpoint 快写快恢复，是集群规模下存储的两大刚需。

思考题

1. 一个 175B 模型用混合精度 Adam 训练，静态显存是多少？8 张 80 GB 的卡用 ZeRO-3 能装下吗（忽略激活值）？
2. 模型 $L=80$、$n_{\text{kv}}=8$、$d_{\text{head}}=128$（GQA），FP16：一条 32K token 的请求 KV Cache 多大？
3. 全量重算把激活值显存降到 $2sbh$/层，代价是计算量增加多少百分比？什么情况下值得交换？

参考答案

1. $M=16\mathrm{\Psi }=16\times 175\times {10}^9=2.8\text{TB}$；ZeRO-3 切到 8 卡后每卡 $2.8\text{TB}/8=350\text{GB}$，仍超过 80 GB——​ZeRO-3 只切参数相关状态，总显存不变，是均摊不是压缩​，装不下就必须叠加卸载或更多卡。
2. $2\times 80\times 8\times 128\times 32768\times 2\text{B}=10.7\text{GB}$。长上下文下 KV Cache 轻松超过权重读取成本，这是长文本推理贵的原因。
3. 额外一次前向 $=2ND$，占总计算量 $6ND$ 的约 33%。当显存不足导致必须减小 batch 或序列长、且这带来的 MFU 损失超过 33% 时才值得——实践中全量重算很少用，选择性重算（只重算计算便宜的部分）更常见。

参考资料

• Rajbhandari et al., ZeRO: Memory Optimizations Toward Training Trillion Parameter Models（arXiv 1910.02054）
• Rajbhandari et al., ZeRO-Infinity: Breaking the GPU Memory Wall for Extreme Scale Deep Learning（arXiv 2104.07458）
• Korthikanti et al., Reducing Activation Recomputation in Large Transformer Models（arXiv 2205.05198）
• Hugging Face，ZeRO: The Memory Optimization Chronicle
• DeepSeek，3FS - Fire-Flyer File System（GitHub）
