重要凸集

一些简单的凸集

• 空集 $\mathrm{\varnothing }$、任意一点（单点集）$\{x_0\}$、全空间 ${\mathbf{R}}^n$ 都是 ${\mathbf{R}}^n$ 的仿射（自然也是凸的）子集。
• 任意直线是仿射的。如果直线通过零点，则是子空间，因此，也是凸锥。
• 一条线段是凸的，但不是仿射的（除非退化为一个点）。
• 一条射线是凸的，但不是仿射的。如果射线的基点是零点，则它是凸锥。
• 任意子空间是仿射的、凸锥（自然是凸的）。

超平面与半空间

超平面是具有如下形式的集合

$$\begin{array}{r}\{x\mid a^{\mathrm{\top }}x=b\}\end{array}$$

其中 $a\in {\mathbf{R}}^n$，$a\ne 0$ 且 $b\in \mathbf{R}$。超平面是关于 $x$ 的非平凡线性方程的解空间（因此是一个仿射集合）。几何上，$\{x\mid a^{\mathrm{\top }}x=b\}$ 可以看作是法线方向为 $a$ 的超平面，而常数 $b$ 决定了这个平面从原点的偏移。下面给出的是超平面的点向式方程：

$$\begin{array}{r}\{x\mid a^{\mathrm{\top }}(x-x_0)=0\}\end{array}$$

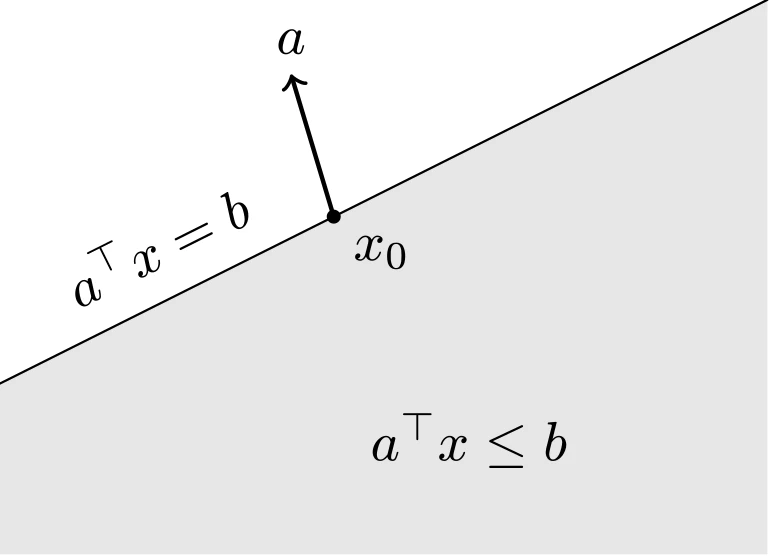

一个超平面将全空间 ${\mathbf{R}}^n$ 划分为两个半空间。（闭的）半空间是具有如下形式的集合：

$$\begin{array}{r}\{x\mid a^{\mathrm{\top }}x⩽b\}\end{array}$$

半空间是凸的，但不是仿射的。凸性可以直接验证：若 $a^{\mathrm{\top }}{x}_1⩽b$、$a^{\mathrm{\top }}{x}_2⩽b$，则对任意 $\theta \in [0,1]$ 有

$$\begin{array}{r}{a}^{\mathrm{\top }}(\theta x_1+(1-\theta )x_2)=\theta a^{\mathrm{\top }}{x}_1+(1-\theta )a^{\mathrm{\top }}{x}_2⩽b\end{array}$$

即凸组合仍在半空间中。超平面是半空间的边界。

TikZ 代码

\begin{tikzpicture}[line cap=round,line join=round,scale=0.9]
  % closed halfspace {x | a^T x <= b}
  \fill[gray!20] (-2,-1.9) -- (3.4,-1.9) -- (3.4,2.0) -- (-2,-0.7) -- cycle;
  \draw (-2,-0.7) -- (3.4,2.0);
  \node at (-0.9,0.28) [rotate=26.6] {$a^{\top}x = b$};
  \fill (0.35,0.475) circle (1.4pt) node[below right] {$x_0$};
  \draw[->,thick] (0.35,0.475) -- (0.05,1.475) node[above] {$a$};
  \node at (1.3,-1.1) {$a^{\top}x \leq b$};
\end{tikzpicture}

Euclid 球和椭球

${\mathbf{R}}^n$ 中的空间 Euclid 球（或简称为球）具有如下形式：

$$\begin{array}{r}B(x_c,r)=\{x\mid \parallel x-x_c{\parallel }_2⩽r\}\end{array}$$

其中向量 $x_c$ 是球心，标量 $r>0$ 是半径。Euclid 还有另一种常见的表达式为：

$$\begin{array}{r}B(x_c,r)=\{x_c+ru\mid \parallel u{\parallel }_2⩽1\}\end{array}$$

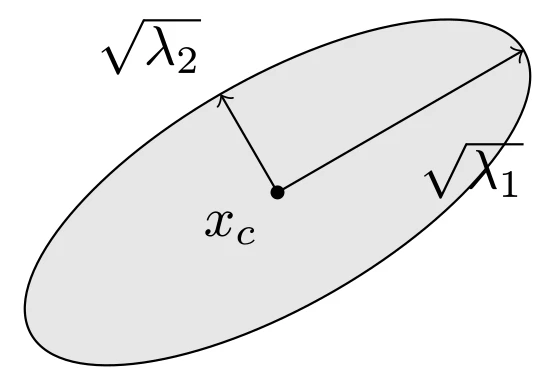

和 Euclid 球类似的还有椭球，它们具有如下形式：

$$\begin{array}{r}\mathcal{E}=\{x|(x-x_c{)}^{\mathrm{\top }}{P}^{-1}(x-x_c)⩽1\}\end{array}$$

其中 $P=P^{\mathrm{\top }}\succ 0$，即 $P$ 是对称正定矩阵。向量 $x_c$ 为椭球的中心，矩阵 $P$ 决定了椭球从 $x_c$ 向各个方向扩展的幅度。$\mathcal{E}$ 的半轴长度为 $\sqrt{{\lambda }_i}$，这里的 ${\lambda }_i$ 为 $P$ 的特征值。

TikZ 代码

\begin{tikzpicture}[line cap=round,line join=round,scale=0.9]
  % ellipsoid {(x-xc)^T P^{-1} (x-xc) <= 1}
  \draw[fill=gray!20,rotate around={30:(0,0)}] (0,0) ellipse (2 and 0.8);
  \fill (0,0) circle (1.4pt) node[below left] {$x_c$};
  \draw[->] (0,0) -- (1.73,1.0) node[midway,below right] {$\sqrt{\lambda_1}$};
  \draw[->] (0,0) -- (-0.4,0.69) node[above left] {$\sqrt{\lambda_2}$};
\end{tikzpicture}

当 $P=r^{2}I$ 时椭球退化为半径为 $r$ 的 Euclid 球，因此 Euclid 球是椭球的特例。椭球是凸集：设 $x_1,x_2\in \mathcal{E}$，$\theta \in [0,1]$，由 $P^{-1}\succ 0$ 对应二次型的凸性可得 $\theta x_1+(1-\theta )x_2\in \mathcal{E}$。

椭球另一个常用的表示形式是

$$\begin{array}{r}\mathcal{E}=\{x_c+Au\mid \parallel u{\parallel }_2⩽1\}\end{array}$$

范数球和范数锥

关于范数 $\parallel \cdot \parallel$（${\mathbf{R}}^n$ 上的任意范数）的球定义为

$$\begin{array}{r}B(x_c,r)=\{x\mid \parallel x-x_c\parallel ⩽r\}\end{array}$$

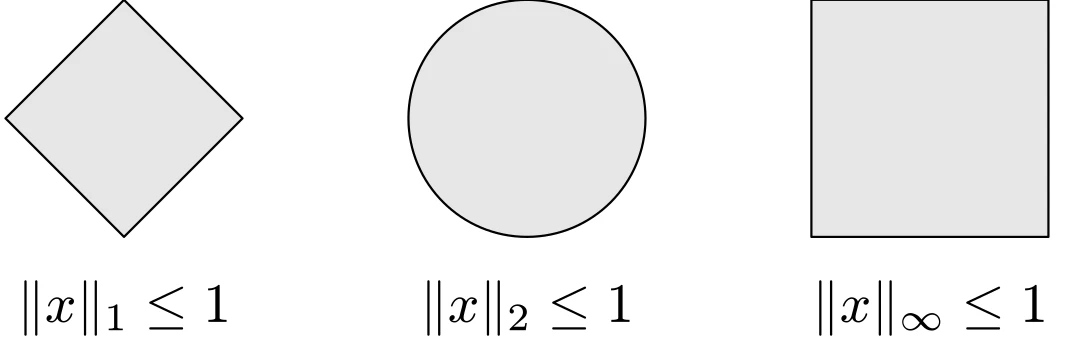

其中 $r>0$ 为半径，$x_c$ 为球心。关于范数 $\parallel \cdot \parallel$ 的单位球为 $\{x\mid \parallel x\parallel ⩽1\}$。下图给出了 ${\mathbf{R}}^2$ 中 ${\ell }_1$、${\ell }_2$ 和 ${\ell }_{\mathrm{\infty }}$ 范数的单位球：

TikZ 代码

\begin{tikzpicture}[line cap=round,line join=round,scale=0.75]
  % unit balls of l1, l2 and linf norms
  \draw[fill=gray!20] (1,0) -- (0,1) -- (-1,0) -- (0,-1) -- cycle;
  \node at (0,-1.6) {$\|x\|_1 \leq 1$};
  \begin{scope}[shift={(3.4,0)}]
    \draw[fill=gray!20] (0,0) circle (1);
    \node at (0,-1.6) {$\|x\|_2 \leq 1$};
  \end{scope}
  \begin{scope}[shift={(6.8,0)}]
    \draw[fill=gray!20] (-1,-1) rectangle (1,1);
    \node at (0,-1.6) {$\|x\|_{\infty} \leq 1$};
  \end{scope}
\end{tikzpicture}

由范数的三角不等式和正齐次性可知，范数球是凸集：若 $\parallel x_1-x_c\parallel ⩽r$、$\parallel x_2-x_c\parallel ⩽r$，则

$$\begin{array}{r}\parallel \theta x_1+(1-\theta )x_2-x_c\parallel ⩽\theta \parallel x_1-x_c\parallel +(1-\theta )\parallel x_2-x_c\parallel ⩽r\end{array}$$

范数锥是与范数 $\parallel \cdot \parallel$ 对应的锥：

$$\begin{array}{r}C=\{(x,t)\mid \parallel x\parallel ⩽t\}\subseteq {\mathbf{R}}^{n+1}\end{array}$$

显然，它是一个凸锥：若 $(x_1,t_1),(x_2,t_2)\in C$，则由三角不等式，

$$\begin{array}{r}\parallel \theta x_1+(1-\theta )x_2\parallel ⩽\theta \parallel x_1\parallel +(1-\theta )\parallel x_2\parallel ⩽\theta t_1+(1-\theta )t_2\end{array}$$

即 $\theta (x_1,t_1)+(1-\theta )(x_2,t_2)\in C$。

多面体

多面体被定义为有限个线性等式和不等式的解集

$$\begin{array}{r}\mathcal{P}=\{x\mid a_i^{\mathrm{\top }}x⩽b_i,i=1,\cdots ,m,c_j^{\mathrm{\top }}x=d_j,j=1,\cdots ,p\}\end{array}$$

因此，多面体是有限个半空间和超平面的交集。仿射集合（例如子空间、超平面、直线）、射线、线段和半空间都是多面体。显而易见，多面体是凸集。

TikZ 代码

\begin{tikzpicture}[line cap=round,line join=round,scale=0.9]
  % polyhedron as intersection of five halfspaces
  \fill[gray!20] (-1,-0.5) -- (-1,1.0) -- (0,1.5) -- (1.6,0.8) -- (1.2,-0.5) -- cycle;
  \draw (-1,-1.2) -- (-1,2.0) node[above] {$a_1^{\top}x = b_1$};
  \draw (-1.5,0.75) -- (1.2,2.1) node[above right] {$a_2^{\top}x = b_2$};
  \draw (-0.8,1.85) -- (2.2,0.71) node[right] {$a_3^{\top}x = b_3$};
  \draw (1.75,1.29) -- (1.1,-1.0) node[below] {$a_4^{\top}x = b_4$};
  \draw (-1.6,-0.5) -- (1.9,-0.5) node[right] {$a_5^{\top}x = b_5$};
\end{tikzpicture}

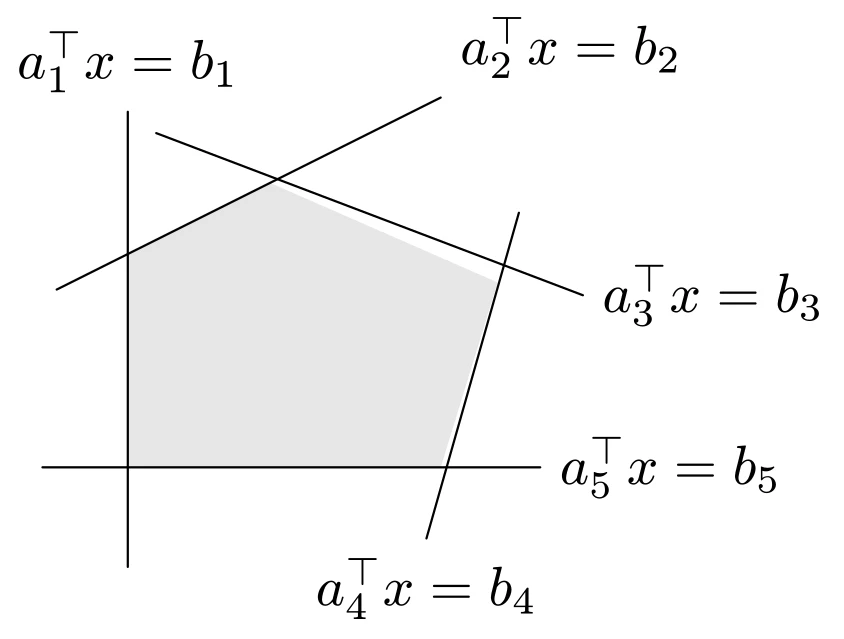

如图所示，多面体（阴影部分）是有限个半空间 $a_i^{\mathrm{\top }}x⩽b_i$ 的交。

多面体可以使用紧凑表达式来表示

$$\begin{array}{r}\mathcal{P}=\{x\mid Ax⪯b,Cx=d\}\end{array}$$

单纯形

单纯形是一类重要的多面体。设 $k+1$ 个点 $v_0,\cdots ,v_k\in {\mathbf{R}}^n$ 仿射独立，即 $v_1-v_0,\cdots ,v_k-v_0$ 线性独立，那么这些点决定了一个单纯形状

$$\begin{array}{r}C=\mathrm{conv}\{v_0,\cdots ,v_k\}=\{{\theta }_0{v}_0+\cdots +{\theta }_k{v}_k\mid \theta ⪰0,{\mathbf{1}}^{\mathrm{\top }}\theta =1\}\end{array}$$

其中 $\mathbf{1}$ 表示所有分量均为 1 的向量。这个单纯形的仿射维数为 $k$，因而也称为 ${\mathbf{R}}^n$ 空间的 $k$ 维单纯形。

一维空间中的单纯形是一条线段，二维空间中的单纯形是一个三角形，三维空间中的单纯形是一个四面体。

例如，概率单纯形（probability simplex）

$$\begin{array}{r}\{x\in {\mathbf{R}}^n\mid x⪰0,{\mathbf{1}}^{\mathrm{\top }}x=1\}\end{array}$$

是 $n$ 个单位向量 $e_1,\cdots ,e_n\in {\mathbf{R}}^n$ 决定的 $n-1$ 维单纯形，其上的点可以解释为在一个 $n$ 个结果的概率分布中取值。

多面体的凸包描述

有限集合 $\{v_1,\cdots ,v_k\}$ 的凸包是

$$\begin{array}{r}\mathrm{conv}\{v_1,\cdots ,v_k\}=\{{\theta }_1{v}_1+\cdots +{\theta }_k{v}_k\mid \theta ⪰0,{\mathbf{1}}^{\mathrm{\top }}\theta =1\}\end{array}$$

它表示 $k-1$ 维空间中由 $k$ 个顶点组成的有界多面体。

半正定锥

设 ${\mathbf{S}}^n$ 表示 $n$ 阶对称矩阵的集合，即

$$\begin{array}{r}{\mathbf{S}}^n=\{X\in {\mathbf{R}}^{n\times n}\mid X=X^{\mathrm{\top }}\}\end{array}$$

这是一个维数为 $n(n+1)/2$ 的向量空间。我们用 ${\mathbf{S}}_{+}^n$ 表示对称半正定矩阵的集合

$$\begin{array}{r}{\mathbf{S}}_{+}^n=\{X\in {\mathbf{S}}^n\mid X⪰0\}\end{array}$$

用 ${\mathbf{S}}_{++}^n$ 表示对称正定矩阵的集合

$$\begin{array}{r}{\mathbf{S}}_{++}^n=\{X\in {\mathbf{S}}^n\mid X\succ 0\}\end{array}$$

集合 ${\mathbf{S}}_{+}^n$ 是一个凸锥，称为半正定锥。凸性可以直接验证：若 $X,Y⪰0$，$\theta \in [0,1]$，则对任意 $z$ 有

$$\begin{array}{r}{z}^{\mathrm{\top }}(\theta X+(1-\theta )Y)z=\theta z^{\mathrm{\top }}Xz+(1-\theta )z^{\mathrm{\top }}Yz⩾0\end{array}$$

即 $\theta X+(1-\theta )Y⪰0$。

例如 ${\mathbf{S}}^2$ 上的半正定锥

$$\begin{array}{r}X=\left[\begin{array}{ll}x& y\\ y& z\end{array}\right]\in {\mathbf{S}}_{+}^2⟺\{\begin{array}{c}x⩾0\\ z⩾0\\ xz⩾y^2\end{array}\end{array}$$
